在柔性電纜的技術參數中，我們經常會看到彎曲半徑這一項，這里我們來講解一下，柔性電纜彎曲半徑。

柔性電纜彎曲半徑是保證電纜正常使用的最小臨界值，若電纜的實際使用彎曲半徑小于這一數值時，必定會影響電纜的使用壽命。

玖泰的柔性電纜分為固定安裝用柔性電纜和移動使用柔性電纜。

固定安裝用柔性電纜的最小彎曲半徑為4Xd(d為電纜外徑)，即電纜外徑的4倍。

移動使用的柔性電纜最小彎曲半徑為7.5Xd(d為電纜外徑)，即電纜外徑的7.5倍。

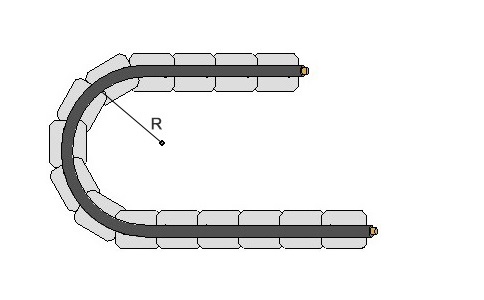

移動使用的柔性電纜一般會與油管、水管和氣管共同放置在拖鏈中，為了不影電纜的使用壽命，必須注意拖鏈彎曲半徑的選擇。

• 柔性電纜：國產柔性拖鏈電纜的彎曲半徑是其最大外徑的7.5倍左右；進口柔性拖鏈電纜的彎曲半徑是其最大外徑的6倍左右；
• 油管：油管的彎曲半徑是其最大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其最大外徑的10~12倍左右；

因此，為柔性拖鏈電纜選取和安置拖鏈時，應注意電纜、油管、水管和氣管對拖鏈彎曲半徑的要求。

• 問

  拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

  答

  以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。

• 問

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  答

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
